Der Orbit 1 ist der zentrale Grundkörper eines kompakten, modularen Antennenhalters für portable Vertikalantennen im Amateurfunk. Das System wurde für Funkamateure entwickelt, die beispielsweise auf Bergen, im Gelände, auf Reisen oder bei temporären Funkaktivitäten innerhalb weniger Minuten eine standsichere grössere Vertikalantenne aufbauen möchten.
Bei der Entwicklung des Orbit-Systems wurde besonderes Augenmerk auf eine äusserst robuste und standfeste Ausführung gelegt. In Verbindung mit den vollständig montierten Stabilizer Arms und dem korrekt gespannten Abspannsystem entsteht selbst mit der 7.6 Meter langen Teleskopantenne ein sehr stabiles Gesamtsystem mit einer imposanten Gesamthöhe von 8.5 Metern..
Der Anwender entnimmt den Orbit-1-Grundkörper und sechs jeweils etwa 490 mm lange Stabilizer-Elemente aus der Transporttasche. Jeweils zwei Stabilizer werden zu einem etwa einen Meter langen Stützelement zusammengesteckt. Auf diese Weise entstehen drei Stützelemente, die schräg von unten in die drei dafür vorgesehenen Aufnahmen des Orbit-1-Grundkörpers eingeschoben werden. Anschließend wird das komplette System auf dem Untergrund aufgestellt.
Die Verbindung zwischen den jeweils zwei Stabilizer-Elementen erfolgt über Edelstahl-Steckspitzen. Ein O-Ring sorgt im mittleren Verbindungsbereich für Halt und Dämpfung und verhindert, dass sich die zusammengesteckten Elemente unbeabsichtigt voneinander lösen. Die unteren Enden der drei Stützelemente sind mit Edelstahl-Bodenspitzen ohne O-Ring ausgestattet.
Nach dem Aufstellen wird eine handelsübliche portable Vertikalantenne in den oben angeordneten Messinganschluss eingeschraubt. Dieser besitzt ein 3/8-Zoll-Innengewinde und ist damit für entsprechend ausgerüstete Vertikalantennen unterschiedlicher Hersteller geeignet. Ein Adapter auf ein M10 Gewinde ist ebenfalls bei Lorenz RF Systems zu erhalten.
Das vom Funkgerät kommende Koaxialkabel wird seitlich direkt am BNC-Anschluss des Orbit 1 angeschlossen. Dadurch sind keine weiteren externen Verbindungsteile zwischen Antennenkabel, Grundkörper und Antenne erforderlich.
An den drei im Umfang des Grundkörpers angeordneten Messinganschlüssen können Radiale beziehungsweise elektrische Gegengewichte mittels geeigneter Steckverbinder angeschlossen und auf dem Boden ausgelegt werden. Der Funkamateur erhält damit innerhalb weniger Minuten ein vollständiges und einsatzbereites portables Antennensystem inkl. Abspannset.

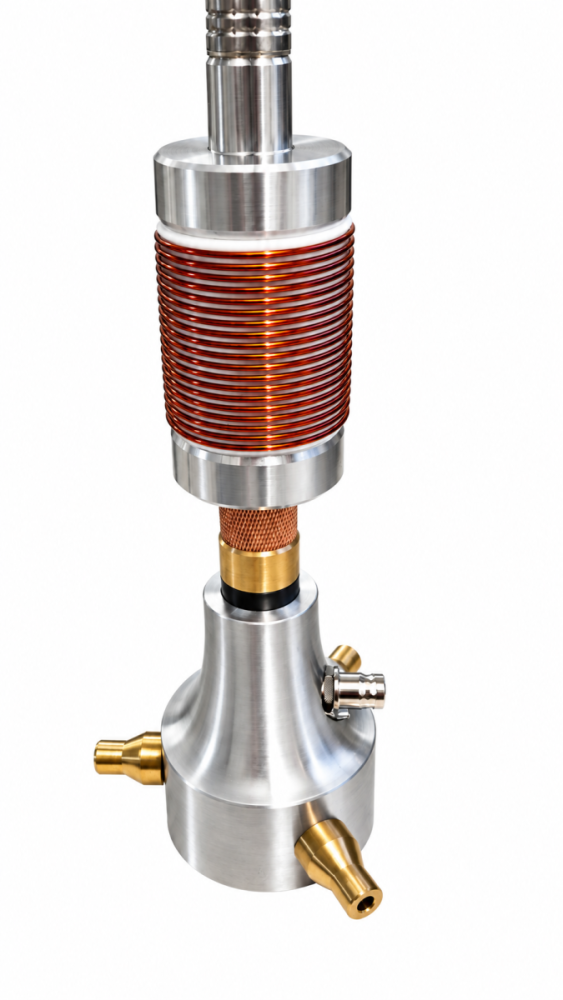

Mit einer 40 m bzw. 80 m Spule welche direkt zwischen dem Orbit 1 und der Vertikalantenne eingebracht wird, kann dieses System für den Frequenzbereich von 3.500 MHz bis 52.000 MHz genutzt werden.
Das ORBIT-System steht auf seinen eigenen stabilen Füßen. Die Stabilizer tragen den Antennenkopf in rund einem Meter Höhe ganz ohne jegliche Befestigungen. Das erleichtert den Aufbau besonders auf hartem, sandigem oder steinigem Untergrund, wo sich ein Erdspieß nur schwer oder gar nicht setzen lässt und auch der Aufbau eines Fiberglasmasten nur unter erschwerten Bedingungen möglich ist.
Wenige Komponenten, einfache Handgriffe: Stabilizer aufstellen, die drei Masseleitungen bis zur gewünschten Markierung auslegen, Teleskopantenne aufschrauben und Funkgerät anschließen. In unseren wiederholten Aufbautests stand das System innerhalb von fünf Minuten stabil und einsatzbereit.

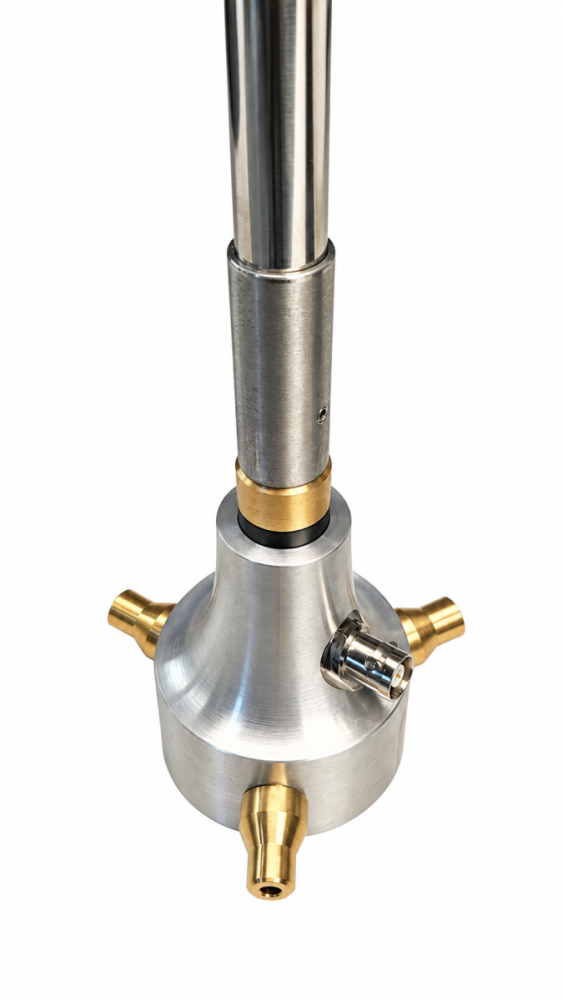

Auch die Konstruktion überzeugt: Die Stabilizer bestehen aus Aluminiumrohren mit 12 mm Außendurchmesser und 1,5 mm Wandstärke, die im Verbindungsbereich zusätzlich durch eine Messinghülse verstärkt sind. Der ORBIT-Kopf wird aus Aluminium-Vollmaterial gefertigt. Seine aufwendige Innenkonstruktion integriert den BNC-Anschluss, die Anschlüsse für die drei Masseleitungen und die Aufnahme für die Teleskopantenne. Dabei bleibt die Antennenaufnahme elektrisch von der Masse isoliert.
Drei schräg durch den gesamten Kopf verlaufende Bohrungen nehmen die Stabilizer-Füße sicher auf. Die Serviceöffnung an der Unterseite ermöglicht den Zugang zum Innenleben. So verbindet ORBIT eine robuste Konstruktion und durchdachte Technik mit einem markanten, designgeschützten Erscheinungsbild.
Mit der großen 14 teiligen Teleskopantenne erreicht das System eine beachtliche Gesamthöhe von rund 8,5 Metern. Dafür sorgt unser passendes Abspannsystem für zusätzlichen Halt: Den Abspannring über die Antenne schieben und die drei Abspannleinen mit den Seilspannern zügig einstellen. Für den Betrieb auf 40 und 80 Metern stehen kompakte Verlängerungsspulen zur Verfügung, die bei Bedarf einfach zwischen ORBIT und Antenne geschraubt werden.
Schnell aufgebaut, stabil konstruiert und kompakt im Gepäck – schaut euch im Video an, wie einfach der Aufbau mit ORBIT funktioniert!
Lieferumfang: Orbit 1 Grundkörper mit Masseanschluss, BNC Antennenbuchse, Aufnahmesystem für die Stabilizer Arms sowie für sämtliche Antennen mit einem 3/8"-24 Gewinde. Für alle anderen Antennenanschlüsse bitte das Orbit Adapter Set 2 mit bestellen.
