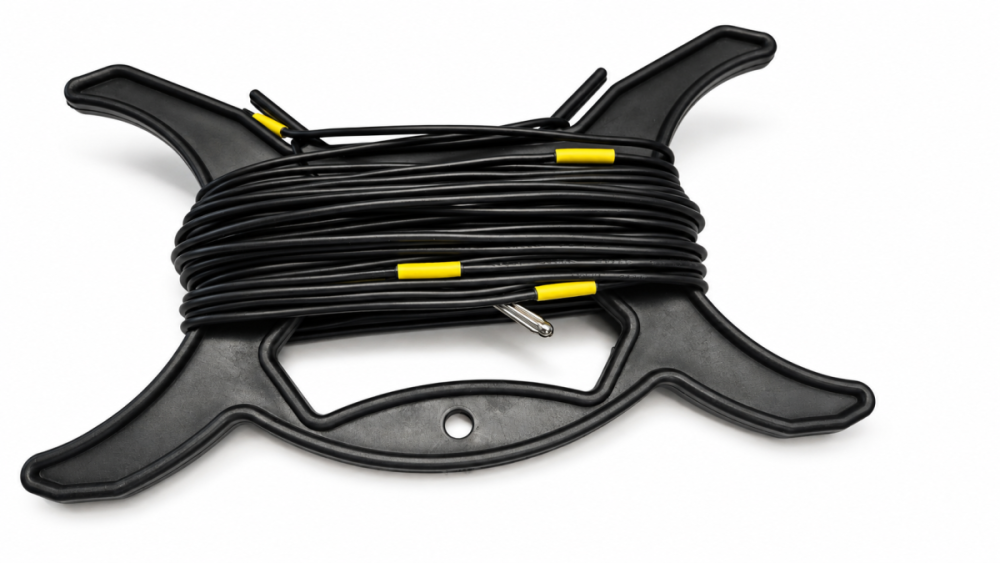

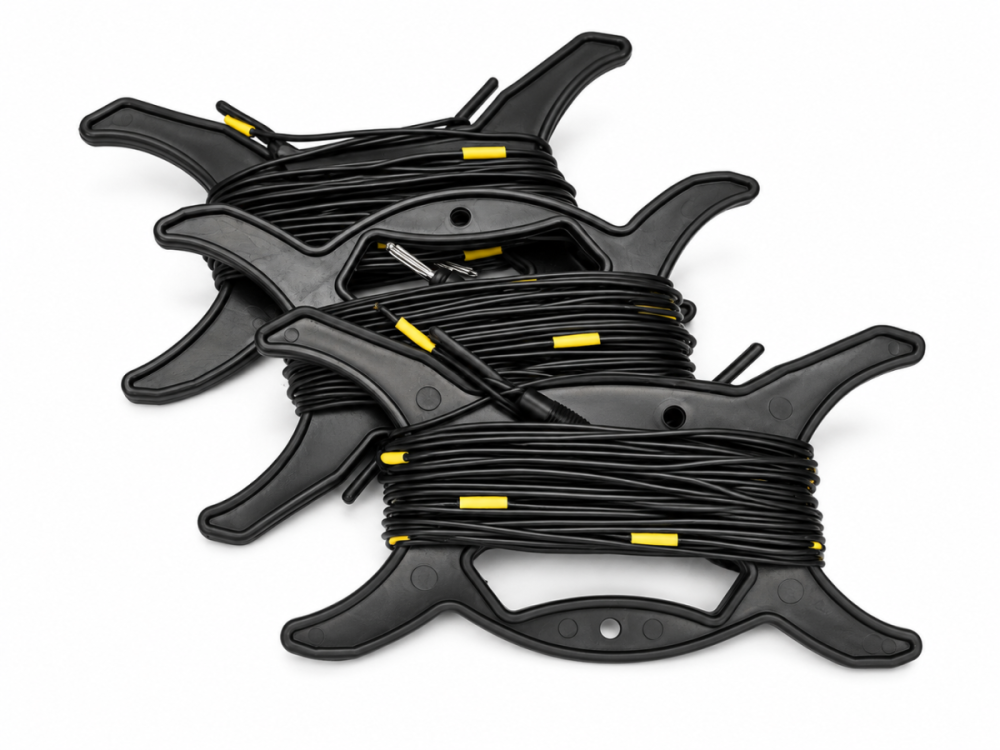

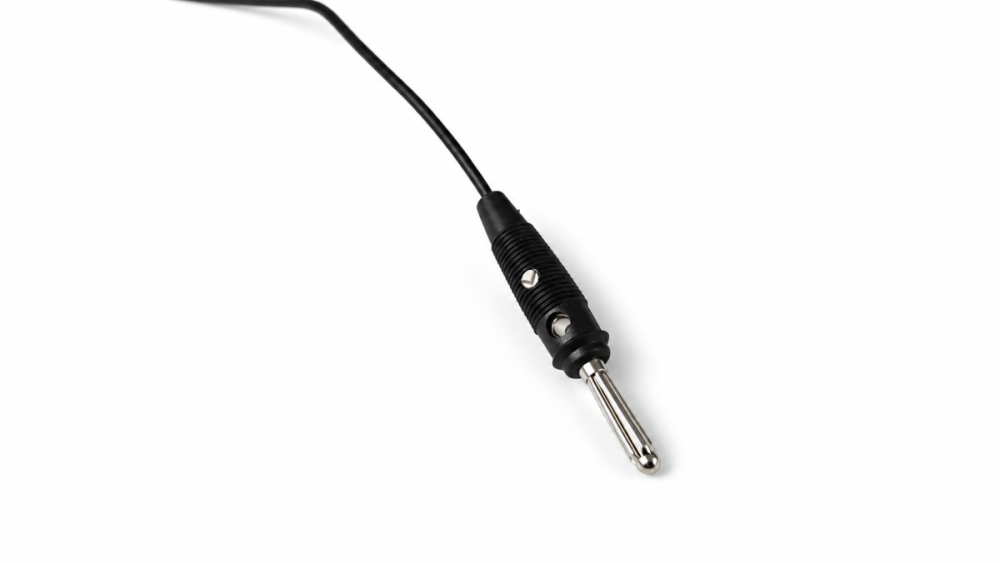

Das Orbit Masseleitungs-Set bildet eine praktische Grundlage für den schnellen und zuverlässigen Portabelbetrieb. Jedes Set besteht aus drei handlichen Kabelwicklern mit jeweils 10 m schwarzer, flexibler Litze und einem Leiterquerschnitt von 0,75 mm². Hochwertige Bananenstecker ermöglichen den einfachen und werkzeuglosen Anschluss an die drei Messing-Masseanschlüsse des Orbit-Systems.
Jede der drei Leitungen besitzt acht gut sichtbare gelbe Schrumpfschlauch-Markierungen für die Amateurfunkbänder 6, 10, 12, 15, 17, 20, 30 und 40 Meter. Für den gewünschten Betrieb werden die Leitungen bis zur entsprechenden Markierung abgewickelt und möglichst gleichmässig rund um das Orbit-System auf dem Boden ausgelegt. Eine erhöhte oder abgespannte Verlegung ist nicht erforderlich.
Die Markierungen dienen als praktische Ausgangs- und Orientierungswerte für einen schnellen, reproduzierbaren Antennenaufbau. Da auch die auf dem Kabelwickler verbleibende Leitung elektrisch wirksam bleibt, kann abhängig vom Aufbau eine Feinabstimmung über die Strahlerlänge, die passende Orbit-Spule oder einen kleinen Antennentuner erforderlich sein.
Für den Betrieb auf dem 40- und 80-Meter-Band sind optional passende Orbit-Verlängerungsspulen erhältlich. Damit lässt sich das System – abhängig von Antennenaufbau und örtlichen Bedingungen – bis hinunter zum 80-Meter-Band einsetzen.
Das tatsächlich erreichbare SWR wird unter anderem durch die Strahlerlänge, die Anordnung der Masseleitungen, die Bodenbeschaffenheit, die Umgebung sowie trockene oder feuchte Witterungsverhältnisse beeinflusst. Ein bestimmter SWR-Wert kann daher nicht zugesichert werden. Die gelben Bandmarkierungen erleichtern jedoch das Wiederfinden einer bereits erfolgreich getesteten Einstellung erheblich.
Hinweis: Die Produktabbildungen dienen der Veranschaulichung. Aufgrund von Produktweiterentwicklungen oder Herstelleränderungen können geringfügige Abweichungen in Farbe, Form, Oberfläche oder Ausführung auftreten. Funktion und Qualität des Produktes bleiben davon unberührt.
