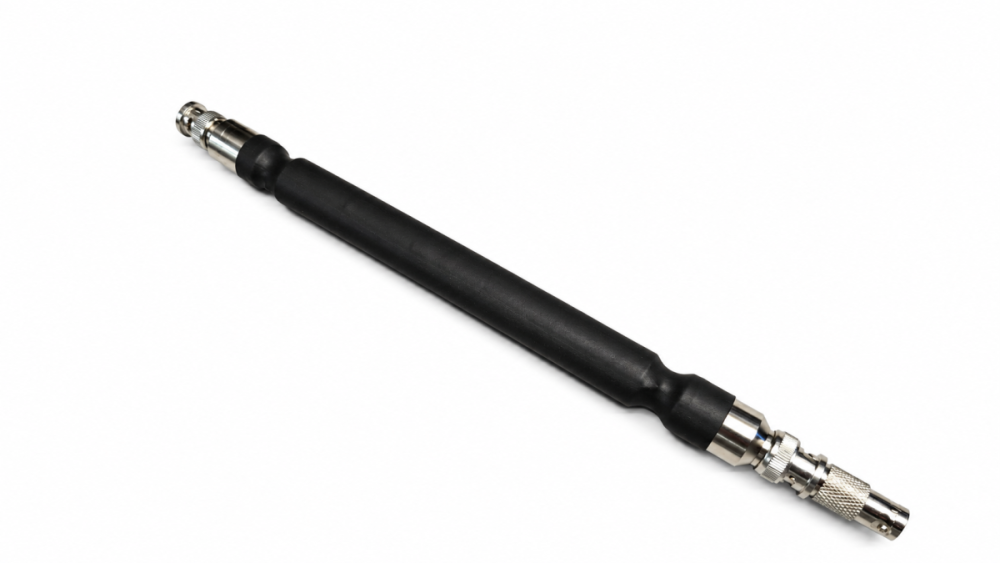

BNC-Mantelwellensperre Mix 31 – kompakt und sofort einsatzbereit
Unsere kompakte BNC-Mantelwellensperre wurde für den schnellen Einsatz direkt am Orbit-System sowie in Verbindung mit vorhandenen 50-Ohm-Koaxialkabeln entwickelt. Fünf massive Ferritkerne aus hochwertigem Mix-31-Material wirken unerwünschten HF-Strömen auf der Außenseite der Koaxialabschirmung entgegen. Dadurch können Abstrahlungen über die Zuleitung, HF-Rückwirkungen auf Funkgerät und Zubehör sowie unerwünschte Beeinflussungen des Antennenstrahlbildes reduziert werden. Das eigentliche Funksignal innerhalb des Koaxialkabels bleibt dabei nahezu unbeeinflusst. Die Mantelwellensperre ist beidseitig mit hochwertigen BNC-Steckern ausgestattet. Ein zusätzlicher BNC-Adapter auf einer Seite ermöglicht den unkomplizierten Anschluss eigener Antennenkabel. Einfach zwischen Orbit-System und Koaxialkabel einsetzen, verriegeln und innerhalb weniger Sekunden weiterfunken. Mit einer Gesamtlänge von nur 270 mm bleibt die Mantelwellensperre kompakt, robust und bestens für den portablen Funkbetrieb geeignet.
Technische Merkmale
- fünf massive Ferritkerne
- hochwertiges Ferritmaterial Mix 31
- insgesamt rund 143 mm Ferritmaterial
- Gesamtlänge: 270 mm

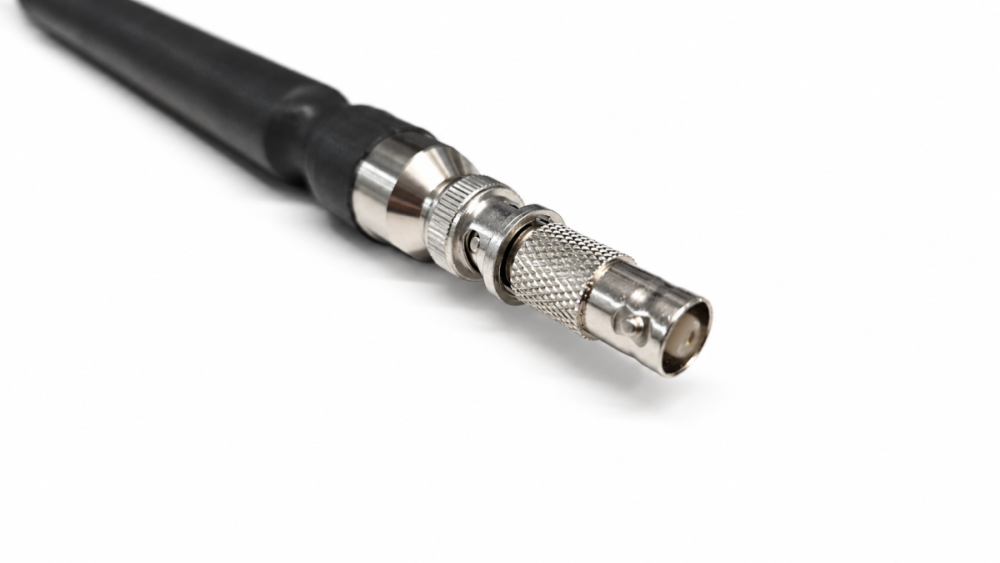

- beidseitig hochwertige BNC-Stecker
- zusätzlicher BNC-Adapter inklusive
- empfohlener Einsatzbereich: 1,8 bis 150 MHz
- geeignet für Kurzwelle und VHF, vom 160-Meter- bis zum 2-Meter-Band
- besonders kompakt für POTA, Fieldday und mobilen Funkbetrieb
Warum eine Mantelwellensperre beim Portabelbetrieb?
Gerade bei portablen Antennen können auf der Außenseite des Koaxialkabels unerwünschte Mantelwellen entstehen. Dadurch wird die Zuleitung ungewollt zu einem Teil des Antennensystems und kann selbst Hochfrequenz abstrahlen.
Mögliche Folgen sind ein schwankendes SWR beim Bewegen des Kabels, Hochfrequenz am Funkgerät sowie Störungen an Mikrofon, Laptop, USB-Verbindungen oder anderem Zubehör. Auch das Abstrahlverhalten der Antenne kann dadurch beeinflusst werden.
Die Mantelwellensperre erhöht den elektrischen Widerstand für diese unerwünschten Ströme und trägt dazu bei, dass die Hochfrequenz dort bleibt, wo sie hingehört: im vorgesehenen Antennen- und Radialsystem. Das gewünschte Sende- und Empfangssignal innerhalb des 50-Ohm-Koaxialkabels wird dabei praktisch nicht beeinflusst.
Besonders beim POTA- und Portabelbetrieb bietet sie folgende Vorteile:
- Reduzierung unerwünschter Mantelwellen
- geringeres Risiko von HF-Störungen am Funkgerät und Zubehör
- weniger Beeinflussung durch die Lage des Koaxialkabels
- stabileres und besser definiertes Antennensystem
- einfache Montage direkt am Speisepunkt
Die Mantelwellensperre wird einfach zwischen dem Orbit-System und dem vorhandenen Koaxialkabel eingesetzt und ist innerhalb weniger Sekunden betriebsbereit.
